מה ההבדל בין קופסת הסתעפות לקופסת שירות?

קופסת הסתעפות הינה קופסה אשר בתוכה מחברים מוליכים. קופסת שירות הינה קופסה המכילה ציוד חשמלי כגון: שקעים, מגענים, חצי אוטומטים וכד'. הבדל זה קובע איזו קופסה מותר להתקין איפה.

קופסת הסתעפות, שנקראת גם קופסת סעף, היא נקודת מפגש של כבלים. נכנסים אליה מוליכים, מתחברים במהדק או במחבר מהיר, ויוצאים לכיוונים שונים. אין בתוכה שום רכיב פעיל.

קופסת שירות מכילה ציוד פעיל: מא"ז, מפסק פחת, שקעים, מנתק בעומס. בפועל זהו לוח חשמל קטן, ולכן היא נמכרת גם לפי מספר מודולים ולא רק לפי מידות חיצוניות.

הקטגוריה השלישית היא קופסאות זיווד, שנועדו להכיל בקרים, ספקי כוח או אלקטרוניקה, ולרוב מגיעות ריקות עם פלטת התקנה פנימית.

מה אומרות שתי הספרות בדירוג IP?

דירוג IP מוגדר בתקן הבינלאומי IEC 60529, שאומץ באירופה כ-EN 60529. הספרה הראשונה מציינת הגנה מפני גופים מוצקים ואבק, והשנייה הגנה מפני מים. שתיהן עצמאיות, וכל ספרה נבדקת בנפרד.

הספרה הראשונה (השמאלית) בסולם 0 עד 6 משמשת למדידת הגנה בפני אבק וגופים מוצקים:

הספרה השנייה (הימנית) בסולם 0 עד 8 משמשת למדידת הגנה בפני מים:

נקודה שמפתיעה רבים: הסולם לא תמיד מצטבר. קופסה בדירוג IP67 עומדת בטבילה, אבל היא לא בהכרח עומדת בסילון מים בלחץ כמו IP66. אם צריך את שניהם, מחפשים סימון כפול כמו IP66/IP67.

איזה IP צריך לכל מקום?

הכלל פשוט: בוחרים לפי התרחיש הגרוע ביותר שהקופסה תפגוש, לא לפי המצב הרגיל. קופסה על קיר חיצוני פוגשת גשם אחת לשנה בסערה, וזה מספיק כדי להרוס אותה.

בהתקנות חוץ יש עוד גורם שכמעט תמיד מתעלמים ממנו: קרינת UV. קופסה מפוליקרבונט מיוצבת ל-UV תחזיק שנים בשמש ישראלית, קופסת פלסטיק זולה תצהיב, תתפורר ותאבד את האטימות תוך עונה או שתיים.

מה זה דירוג IK?

דירוג IK מוגדר בתקן האירופי EN 62262, שהוא אימוץ של IEC 62262, והוא מודד עמידות בפני פגיעה מכנית. הסולם נע מ-IK00 עד IK10, וכל דרגה מייצגת אנרגיית פגיעה בג'אול שהמעטפת חייבת לספוג בלי להיפגע. IK07 שווה ערך לשני ג'אול, IK08 לחמישה, IK10 לעשרים.

IP ו-IK הם שני דברים שונים לגמרי, ואנשים מבלבלים ביניהם. קופסה יכולה להיות IP68 ולהישבר ממכה של מריצה. בחניון, במחסן לוגיסטי או בכל מקום שיש בו תנועת ציוד, שווה לבדוק את דירוג ה-IK במפרט היצרן.

איך בוחרים גודל קופסת הסתעפות?

הטעות הכי נפוצה בקטגוריה הזו היא קופסה קטנה מדי. דוחסים פנימה שמונה מוליכים, המכסה לא נסגר עד הסוף, האטימות נפגעת, והחום לא מתפזר.

בתקינה האירופית והישראלית אין נוסחת חישוב מחייבת שלפיה המתקין מחשב נפח נדרש. הקיבולת נקבעת על ידי היצרן, לפי IEC 60670, ומופיעה במפרט המוצר. זה שונה מהותית מהשיטה האמריקאית, ולכן טבלאות מוליכים מקטלוגים אמריקאיים אינן רלוונטיות לעבודה כאן.

בפועל בוחרים לפי חמישה שיקולים, לפי הסדר:

• הצהרת היצרן. זהו הנתון המחייב. במפרט מופיע לרוב מספר המחברים או המהדקים שהקופסה מיועדת להם, והחתך המרבי של המוליך.
• מספר כניסות הכבל. לפני שסופרים מוליכים, סופרים כבלים. כל כבל צריך כניסה, ומספר הכניסות בקופסה מוגבל פיזית.

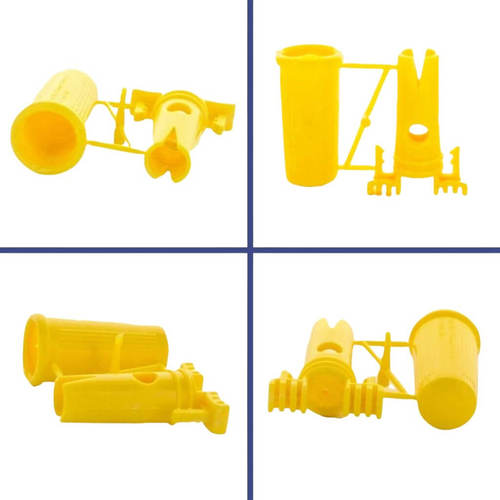

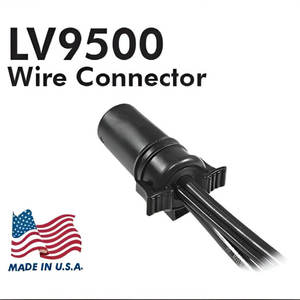

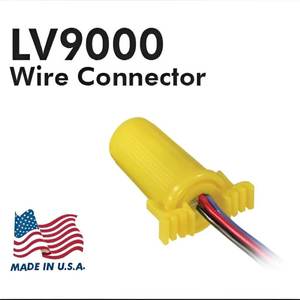

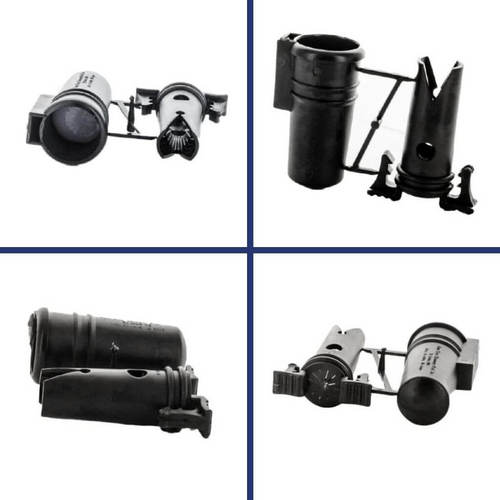

• סוג המחבר. מחבר מהיר עם ידית תופס הרבה פחות נפח ממהדק בורג או ממהדק שורה. אותה קופסה תכיל מספר שונה של חיבורים לפי מה שנכנס אליה.
• עומק, לא רק פנים. זה הפרמטר שהכי מפספסים, במיוחד בקופסאות שקועות. המידות החיצוניות נראות מספיקות, אבל אין מספיק עומק כדי לקפל את המוליכים אחורה מאחורי המחברים.
• מקום לעבוד. כלל אצבע מהנסיון בשטח, לא דרישת תקן: המוליכים והמחברים לא יתפסו יותר ממחצית מהנפח הפנימי. מה שנשאר צריך להספיק כדי לפתוח את הקופסה בעוד שנתיים ולעבוד בתוכה בלי לפרק הכל.

שיקול שישי שכדאי לזכור: קופסה דחוסה לא מפזרת חום. אם בקופסה עוברים מעגלים בעומס מתמשך, כדאי לעלות מידה גם אם הכל נכנס.

מה ההבדל בין קופסה לקיר גבס לקופסה לבלוק או בטון?

שתי הקופסאות נראות דומה ומיועדות לשתי שיטות בנייה שונות לגמרי. החלפה ביניהן היא טעות שמתגלה רק כשהקופסה נופלת לתוך הקיר.

קופסה לקיר גבס נכנסת לחור קדוח ונתפסת מאחורי הלוח בעזרת כנפיים מסתובבות או ברגי הידוק. היא נועלת את עצמה על עובי הגבס, ולכן יש לה טווח עובי מוגדר.

קופסה לבלוק או לבטון נוצקת בקיר לפני היציקה או מוטבעת בטיח. אין לה מנגנון תפיסה כי הקיר עצמו מחזיק אותה. אם תכניס אותה לגבס, אין לה במה להיאחז.

הבדל שלישי, ופחות מוכר, הוא רמת העמידות בבעירה. הוא מוסבר בסקשן הבא.

למה קופסה לגבס נבדקת ב-850 מעלות וקופסה לבטון ב-650?

בדיקת תיל להט מוגדרת בתקן IEC 60695-2-11. בבדיקה מצמידים לחומר תיל מתכת מחומם לטמפרטורה מוגדרת ובודקים אם הוא מתלקח וכמה זמן הלהבה נמשכת אחרי הרחקת התיל.

התקן מגדיר סדרת טמפרטורות בדיקה: 550, 650, 750, 850 ו-960 מעלות צלזיוס. תקן הקופסאות IEC 60670-1 קובע איזו טמפרטורה נדרשת לאיזה שימוש:

ההיגיון מאחורי החלוקה הוא לא איכות הקופסה אלא מה יש סביבה. קופסה שמוטבעת בבטון מוקפת בחומר שלא בוער. אותה קופסה בקיר גבס יושבת בתוך חלל עם לוחות גבס, פרופילים ולעיתים בידוד או עץ, ולכן הדרישה ממנה מחמירה.

למה זה מעניין אותך בפועל? כי מקור החום המסוכן בקופסת חשמל הוא חיבור רופף. מהדק שלא הודק כמו שצריך יוצר התנגדות מגע, מתחמם, ומגיע לטמפרטורות גבוהות מאוד בנקודה קטנה. קופסה שנבדקה ב-850 מעלות תעצור את בעירת האש. קופסה מפלסטיק זול בלי סימון שאינה תואמת לזה במקום לעצור את האש תגביר את הבעירה שלה.

המסקנה המעשית: קופסה שיועדה לבטון אינה תחליף לקופסה שיועדה לגבס, גם אם המידות זהות.

לפי איזה תקן מיוצרות קופסאות חשמל?

קופסאות ומעטפות לאבזרי חשמל מיוצרות לפי התקן הבינלאומי IEC 60670, שאומץ באירופה כ-EN 60670. הוא מגדיר דרישות מבנה הקופסה, חוזק מכני, עמידות בחום ואמצעי חיבור. לוחות מיתוג ובקרה במתח נמוך מיוצרים לפי סדרת ת"י 61439, שהיא אימוץ ישראלי של IEC 61439.

בישראל, קופסה שמותקנת במיתקן חשמל צריכה להיות מאושרת על ידי מכון התקנים הישראלי. אצל יצרנים ויבואנים רציניים הסימון מופיע על גוף הקופסה עצמה ולא רק בקטלוג.

דבר אחרון שכדאי לדעת: קופסאות מתכת חייבות נקודת הארקה ייעודית. זה לא אביזר נלווה ולא שדרוג, זו דרישת בטיחות. אם הקופסה ממתכת ואין בה בורג הארקה מסומן, היא לא מיועדת למיתקן חשמל.

למה חשמלאים קונים את הקופסאות כאן?

קופסת חשמל היא מוצר שקונים לפי שלושה נתונים: מידה, דירוג IP ומחיר.

אז למה ברוב האתרים צריך להיכנס לכל מוצר בנפרד רק כדי לגלות אחד מהשלושה.

אצלנו הכל על המסך.

• סינון לפי מידה אמיתית. אורך, רוחב, גובה וקוטר. אתה מגיע עם מידה מהשטח ומוצא בדיוק מה שנכנס.
• דירוג IP על כל פריט. בקופסאות מוגנות מים, בלי להיכנס למוצר ובלי לפתוח קטלוג יצרן.
• מחיר גלוי. בלי הרשמה ובלי "צור קשר לקבלת מחיר". אתה מתמחר את העבודה ללקוח לפני שאתה יוצא מהרכב.
• הכל מאושר תקן. קופסאות של יצרנים ויבואנים מוכרים בלבד, עם אישור מכון התקנים.

אם אתה רוצה לסגור את רשימת הקופסאות לפרויקט בלי לחזור לספק שלוש פעמים, סנן לפי המידה והדירוג שאתה צריך והוסף לסל. תראה מחיר סופי מיד, כולל משלוח.

שאלות נפוצות על קופסאות ולוחות לחשמל

מה ההבדל בין קופסת הסתעפות לקופסת שירות?

קופסת הסתעפות מחברת ומפצלת מוליכים בלבד ואין בתוכה רכיב פעיל. קופסת שירות מכילה ציוד כמו מא"ז, מפסק פחת או שקעים, ולמעשה מתפקדת כלוח חשמל קטן. לכן קופסת הסתעפות נמכרת לפי מידות ואילו קופסת שירות נמכרת גם לפי מספר מודולים.

איזה IP צריך לקופסה שמותקנת בחוץ?

לחשיפה ישירה לגשם נדרש IP65 לפחות. במרפסת מקורה, במחסן או בפיר סגור מספיק IP54 או IP55. במקום שנשטף בצינור בלחץ, כמו מוסך או מטבח תעשייתי, נדרש IP66. בהתקנת חוץ כדאי לבדוק גם שהחומר מיוצב לקרינת UV.

האם IP65 עמיד יותר מ-IP67?

לא בהכרח, כי מדובר בשני מבחנים שונים. IP67 בודק טבילה במים עומדים, IP65 בודק סילון מים בלחץ. קופסה יכולה לעמוד באחד ולא בשני. אם דרושים שניהם, מחפשים מוצר עם סימון כפול כמו IP66/IP67.

כמה מוליכים מותר להכניס לקופסת הסתעפות?

בתקינה האירופית והישראלית אין טבלת חישוב מחייבת. הקיבולת נקבעת על ידי היצרן ומופיעה במפרט המוצר, לרוב כמספר מחברים והחתך המרבי של המוליך. הכלל המעשי בשטח הוא שהמוליכים והמחברים לא יתפסו יותר ממחצית מהנפח הפנימי, כדי לאפשר פיזור חום וגישה לעבודה חוזרת.

מה זה נוק אאוט בקופסת חשמל?

נוק אאוט הוא אזור מוחלש מראש בדופן הקופסה, שנועד להישבר בלחיצה או במכה קלה ולפתוח כניסה לכבל. היתרון הוא שאתה פותח רק את הכניסות שאתה באמת צריך, ושאר הדפנות נשארות אטומות.

מה זה פטמות בקופסת חשמל?

פטמות הינן כניסות רכות בדופן הקופסה המיועדות לכניסת כבלים. כמות הפטמות מצביעה על מספר הכבלים אותם ניתן להכניס פנימה במקביל, כמובן כפוף לעובי הכבלים וכמות המחברים בקופסה. בכדי להכניס את הכבל דרך הפטמה ולשמור על אטימות יש לחתוך חור קטן יותר ממידות הכבל ואז להכניס את הכבל בכח, בצורה הזו הפטמה מתהדקת סביב הכבל ושומרת על אטימות. היתרון הוא שאתה פותח רק את הכניסות שאתה באמת צריך ועדיין שומר על אטימות הקופסה.

האם אפשר להתקין קופסת הסתעפות מאחורי גבס סגור?

לא. תקנות החשמל דורשות שכל נקודת חיבור תישאר נגישה לבדיקה ותחזוקה. קופסה הנסגרת מאחורי גבס, טיח או ריצוף היא קופסה שאין אליה גישה ולכן אי אפשר לתחזק אותה וכל תקלה בה תדרוש פירוק של הקיר.

האם אפשר להשתמש בקופסה שיועדה לבטון בקיר גבס?

לא. יש לכך שתי סיבות. הראשונה מכנית: לקופסת בטון אין מנגנון תפיסה, ולכן היא לא תיאחז בלוח הגבס. השנייה בטיחותית: לפי IEC 60670-1 קופסה להתקנה בקיר חלול נבדקת בעמידות בבעירה של 850 מעלות, וקופסה למצע לא דליק נבדקת ב-650 בלבד.
